Ultra Washer -UW

UW-Serie    ( Ultra Washer )

Material: Silicone = SUW &  EPDM = EUW

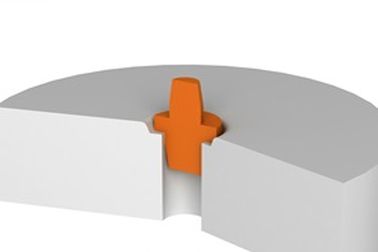

For sealing holes and threaded inserts. The plug can be used with two dimensions and allows the edge paint free. The material is very flexible and therefore adapts well to the round forms. Very good chemical and acid resistance, to use several times the material hardens without it. Tips: Take the large diameter of 2-3% larger than your hole Diameter.

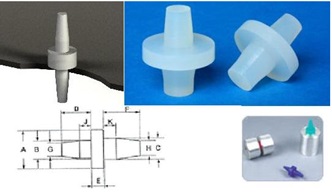

ZG-Griffstopfen-mit_FlanschUW

All Dimension in mm

Get a sample or offer

Part No. A B C D E F G H J K PCS/BAG
UW-0103 6,4 2,62 3,3 5,8 5 7,2 1,4 1,8 2 2 1000
UW- M3 7 2,8 3,7 5,8 5 7,4 1,4 1,9 2 2 1000
UW-0124-0319-0252 8,1 3,15 6,4 9,8 5,5 13 1,9 3,3 3,5 4,5 1000
UW-0127-0625-0256 15,9 3,2 6,5 11,5 5 12,7 1,8 3,8 3 3,8 500
UW-0130 12,7 3,3 5,3 7,5 5 10 2 3 2,5 3 500
UW-0130-0250-0140 6,4 3,3 3,6 12,7 4,8 12,7 1,8 2 3,3 3,5 1000
UW-0130-0250-0200 6,4 3,3 5,1 12,7 5 12,7 1,6 3,3 5 5 1000
UW-0130-0312-0180 7,9 3,3 4,6 12,7 5 12,7 1,6 2,5 3 3,8 1000
UW-0130-0375-0140 9,5 3,3 3,56 12,7 5 12,7 1,8 2 3 3 1000
UW-0130-0500-0375 12,7 3,3 9,53 12,7 4,8 12,7 1,6 7,2 4,6 4,6 500
UW-0140-0375-0200 9,5 3,52 5,05 11,5 5 12,7 2 2,8 3 3,5 500
UW-0140-0500-0180 12,7 3,56 4,57 12,7 4,8 12,7 2 2,5 3,8 3,8 500
UW-0140-0500-0250 12,7 3,6 6,4 12,7 4,8 12,7 2 4 3,8 3,8 500
UW-0140-0625-0250 15,9 3,6 6,4 12,7 4,9 12,7 2 4 3,8 3,8 500
UW-0140-0625-0238 15,9 3,56 6,05 12,2 4,9 12,2 2,6 4,8 8,2 3,2 500
UW-0142 7,9 3,6 4,6 12,7 5 12,7 2,3 3 2,5 2,5 1000
UW-0142-0250-0180 6,4 3,61 4,57 12,7 4,8 12,7 2,3 3 2,5 2,5 1000
UW- M4 9 3,6 4,7 7,2 5 9,4 1,8 2,4 2 2,4 1000
UW-0155-0250-0200 6,4 3,9 5,08 12,7 4 12,7 1,8 2,6 3,5 3,5 1000
UW-0155-0312-0238 7,9 3,94 6,05 12,7 5 12,7 1,6 3,7 5 5 1000
UW-0155-0375-0238 9,5 3,94 6,05 12,7 4,8 12,7 1,6 3,7 5 5 500
UW-0155-0500-0390 12,7 3,9 9,9 12,7 4,9 12,7 2 6,5 3,5 4,5 500
UW- M5 9,5 4,5 5,7 9 5 11,4 2,3 2,8 2,3 2,8 1000
UW-0177-0394-0224 10 4,5 5,7 12,7 5 12,7 2,5 3,2 3,3 3,8 1000
UW-0180-0250-0180 6,4 4,57 4,57 12,7 4,8 12,7 2,5 2,5 3,8 3,8 1000
UW-0180-0250-0238 6,4 4,57 6,05 12,7 5 12,7 2,3 3,7 3,5 3,5 1000
UW-0180-0275-0200 7 4,57 5,08 12,7 4,8 12,7 2,5 2,8 2,5 3 1000
UW-0180-0350-0225 8,9 4,57 5,72 12,7 4,8 12,7 2,5 3 2,5 3 500
UW-0180-0375-0180 9,5 4,6 4,6 12,7 5 12,7 2,5 2,5 3,5 3,5 500
UW-0180-0375-0200 9,5 4,6 5,1 12,7 4,8 12,7 2,5 3 3 3,5 500
UW-0180-0375-0250 9,5 4,57 6,35 12,7 4,8 12,7 2,8 4 3,8 3,8 500
UW-0180-0500-0200 12,7 4,6 5,1 12,7 4,8 12,7 2,5 3 2,5 3 500
UW-0198-0375-0274 9,5 5 7 12,5 5 12,7 3,2 4,8 3,5 4,5 500
UW-0200-0312 7,9 5,1 6 12,7 5 12,7 3 3,5 2,5 3 500
UW-0200-0312-0275 7,9 5,1 7 12,5 5 13 3,9 3,9 5,5 5,5 500
UW-0200-0500-0238 12,7 5,08 6,05 13,3 4,8 13,3 4,1 4,6 3,2 3,2 250
UW-0200 9,5 5,08 6,96 10,6 5 13,4 2,5 3,5 2,6 3,4 250
UW-0209 9,5 5,3 7 12,7 5 12,7 3,5 4,5 3 3 250
UW- M6 12,5 5,3 6,7 10,6 5 13,4 2,6 3,4 2,6 3,4 250
UW-0238-0500-0250 12,7 6,05 6,35 12,7 5 12,7 3,5 3,8 3,5 3,8 250
UW-0250-0375-0250 9,5 6,4 6,4 12,7 5 12,7 3,8 3,8 5 5 250
UW-0265-1180-0640 30 6,75 16,3 12,7 5 12,7 4 15,3 3,5 5 100
UW-0265-1180-0765 30 6,73 19,43 12,7 5 12,7 4 15,5 3,5 5 50
UW-0275-0312-0200 7,9 5,1 7 12,7 5 12,7 2,8 3,8 3 3,5 500
UW-0275 9,5 6,99 9,53 12,7 0 17,8 4,4 7 3,2 4,7 250
UW-0275-0500-0375 12,7 6,99 9,53 12,7 5,1 12,7 4 7,2 5,1 5,1 250
UW- M8 17 7,1 8,7 14,2 5 17,4 3,6 4,3 3,6 4,3 250
UW-0331 20 8,4 8,4 12,7 5 12,7 5 5 4,2 4,2 100
UW-0346 15,9 8,79 10,49 12,7 5 12,7 7,3 8,9 4,5 4,5 100
UW-0375-0500-0455 12,7 9,52 11,55 12,7 5 12,7 7,2 9,9 5 5 100
UW-0375-0787-0512 20 9,53 13 12,7 5 12,7 7,2 10 5 5 100
UW-0375-1100-0455 27,9 9,5 11,6 12,7 5 12,7 7,2 9,9 4,5 5 100
UW- M10 21 9,6 10,7 19,2 5 21,4 4,8 5,4 4,8 5,4 100
UW-0390-0500-0455 12,7 9,91 11,6 12,7 5 12,7 7,2 8,1 5 5 100
UW- M12 24 10,9 12,7 21,8 5 25,4 5,5 6,4 5,5 6,4 100
UW-0551 20 14 17,5 12,7 5 12,7 11,5 14 3,5 3,5 100
UW-0551-0945-0709 24 14 18 12,7 5 12,7 7,8 12,1 6 6,4 100
